Инструкция по монтажу и настройке привода DoorHan SECTIONAL-800PRO / 1000PRO
Инструкция по монтажу и эксплуатации применяется для электроприводов SECTIONAL-800PRO/1000PRO, используемых с секционными воротами
Эта инструкция предназначена для монтажа, настройки и обслуживания электроприводов DoorHan SECTIONAL-800PRO и SECTIONAL-1000PRO, используемых с секционными воротами. В материале разобраны схемы установки, параметры меню, программирование, ошибки и регламент обслуживания.
Инструкция по монтажу и эксплуатации
| Тип и маркировка (цепь / ремень) | Полная длина профиля (L), мм | Эффективная дистанция хода, мм | Максимальный вертикальный размер проема, мм |
|---|---|---|---|
| SK-3000 / PK-3000 | 3 000 | 2 800 | до 2 300 |
| SK-3300 / PK-3300 | 3 300 | 3 100 | до 2 600 |
| SK-3600 / PK-3600 | 3 600 | 3 400 | до 2 800 |
| SK-4200 (только цепь) | 4 200 | 4 000 | до 3 400 |
| SK-4600 / PK-4600 | 4 600 | 4 400 | до 3 800 |

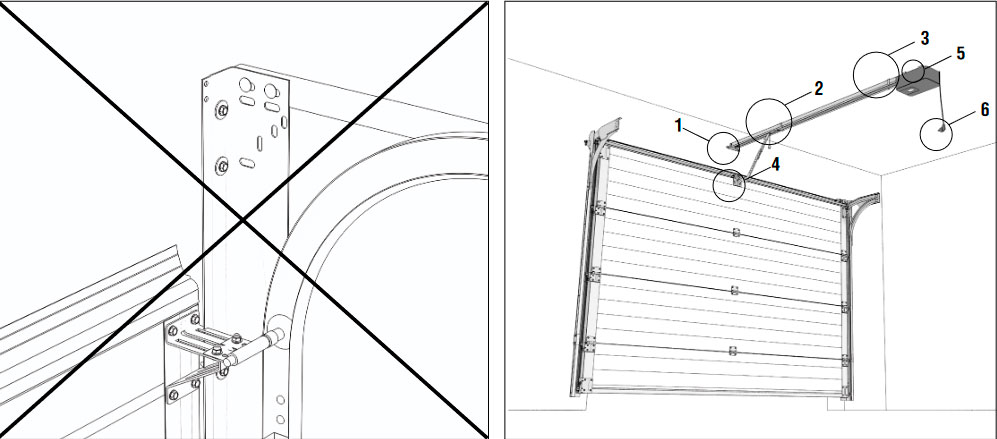

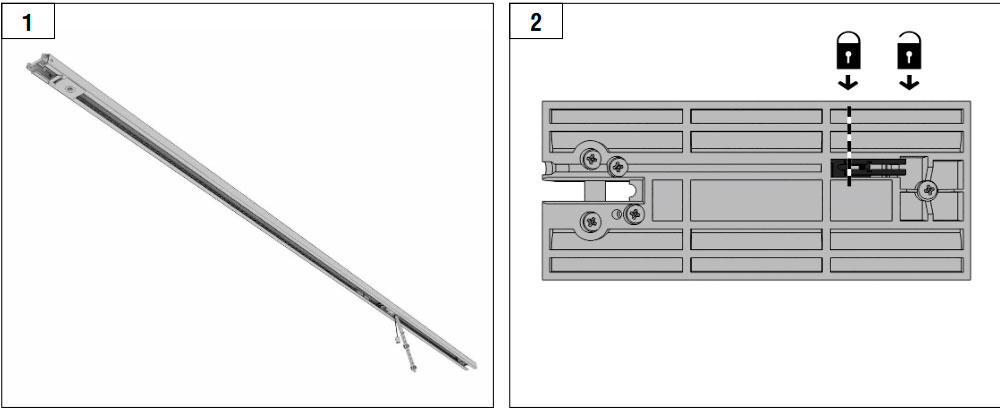

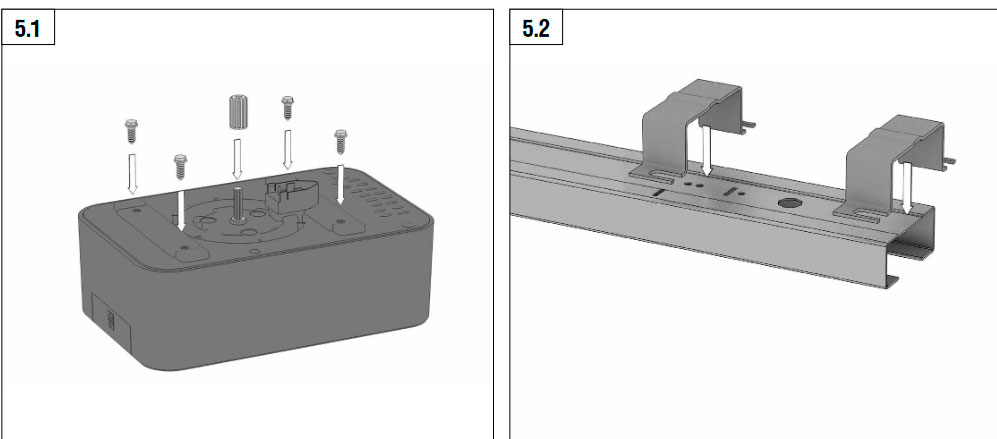

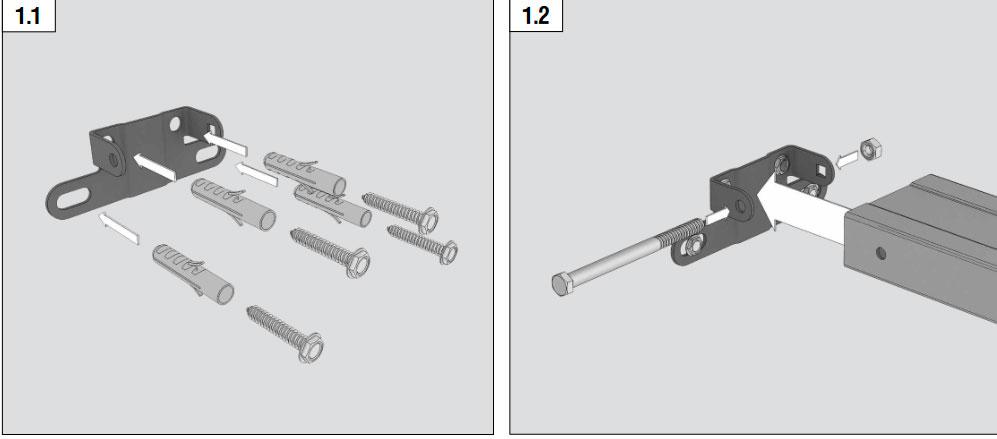

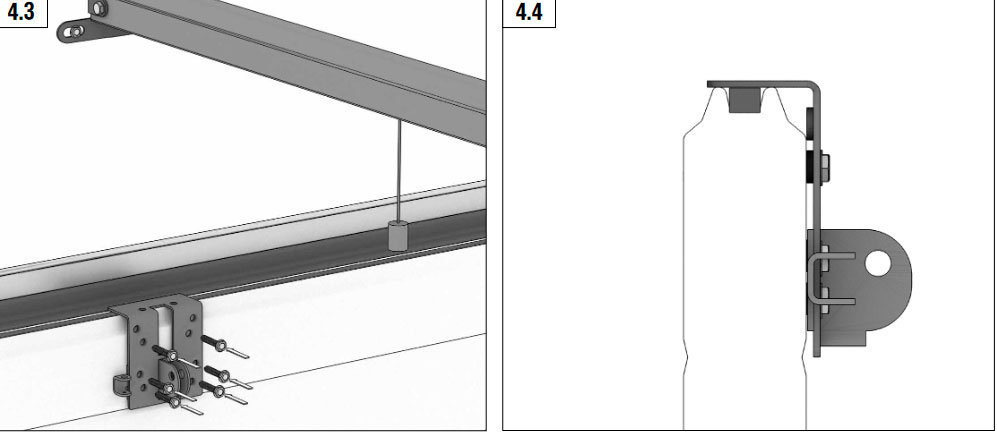

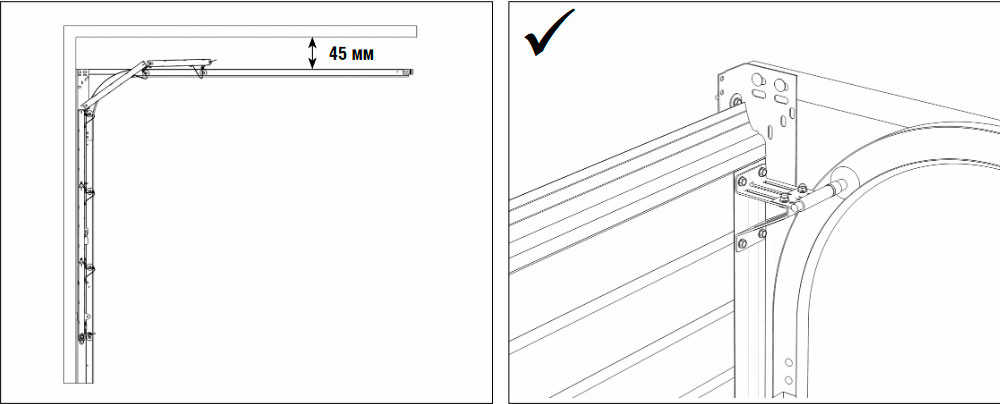

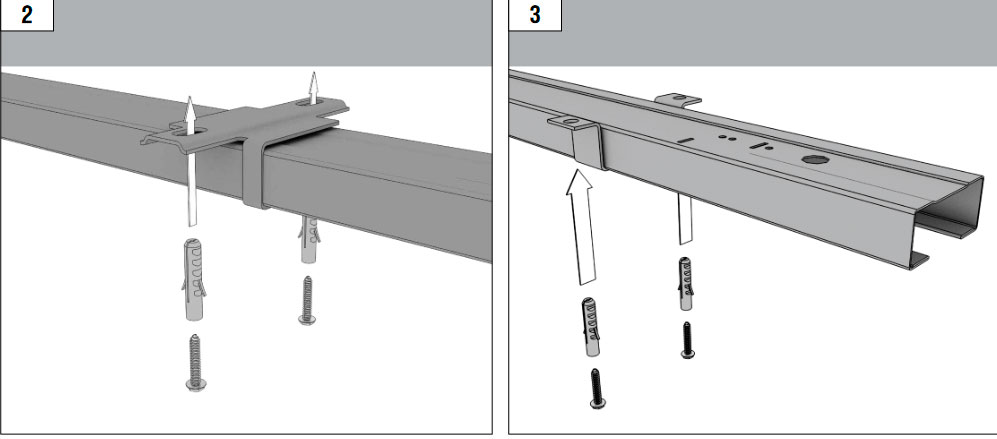

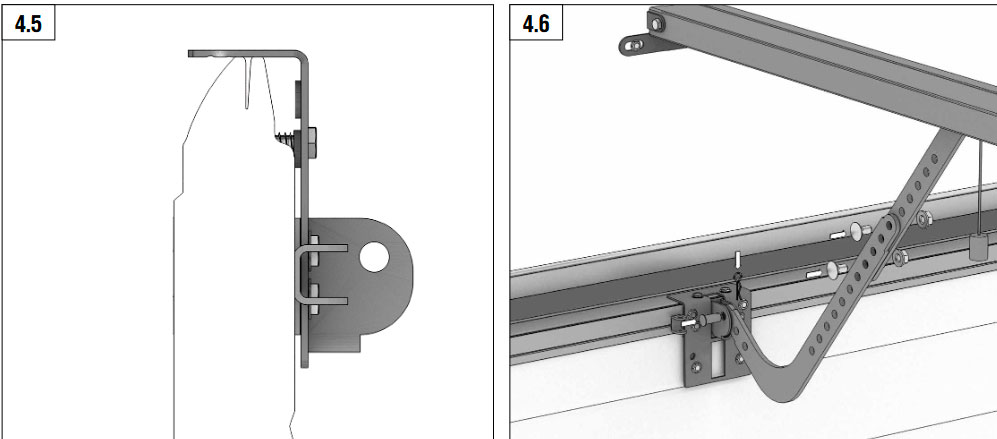

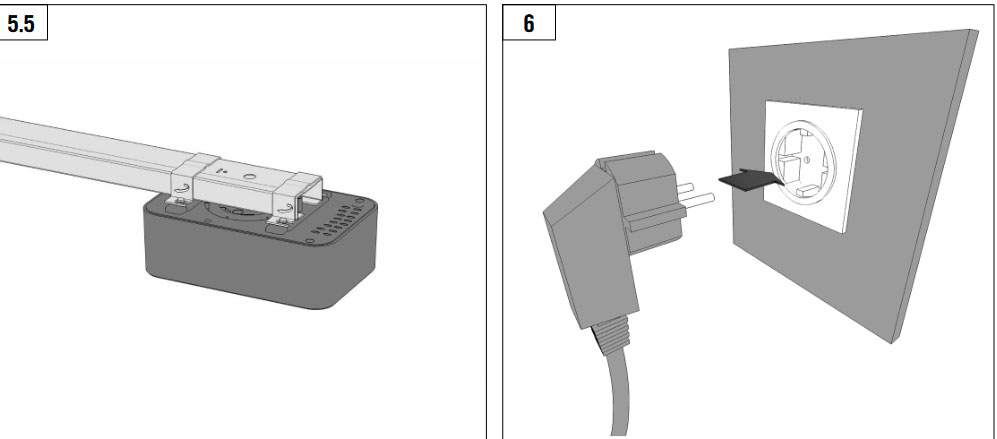

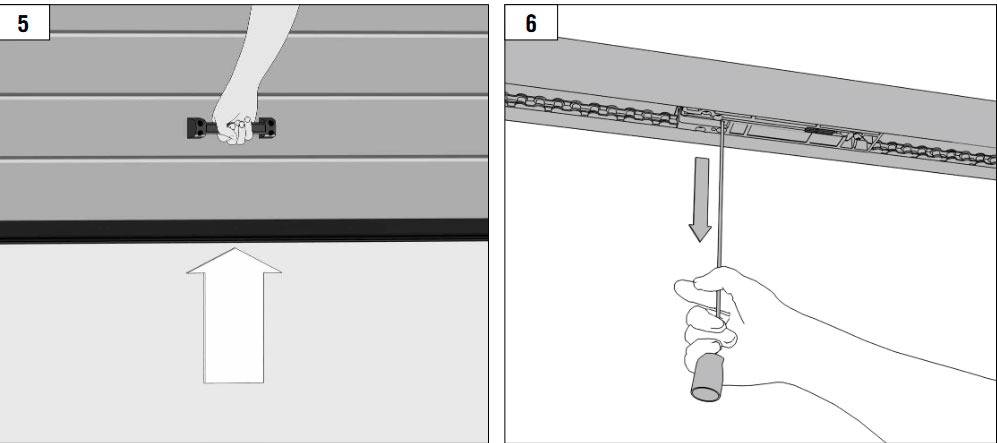

Монтаж

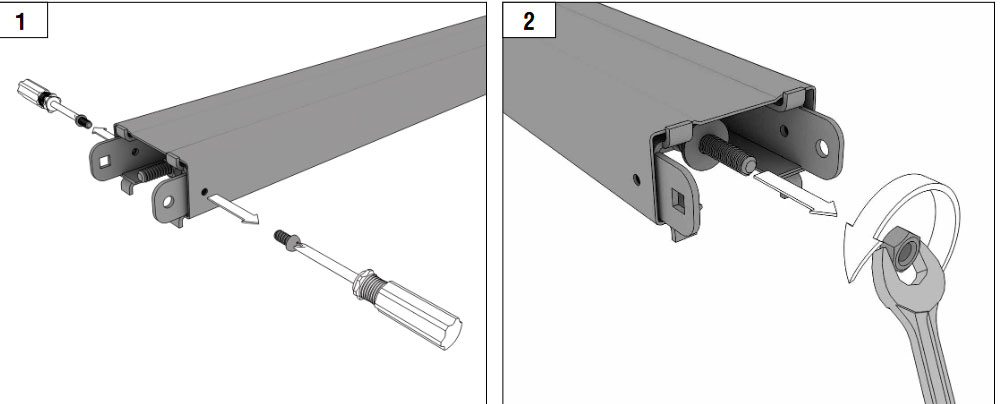

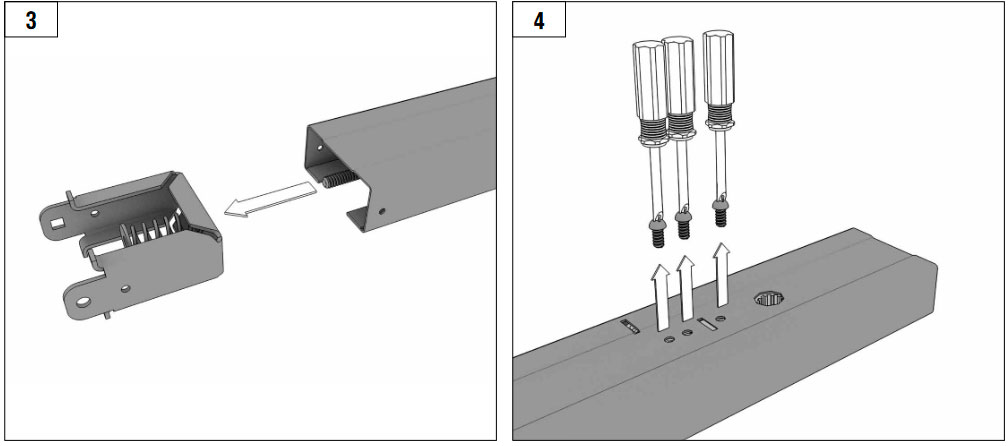

Подрезка направляющей шины

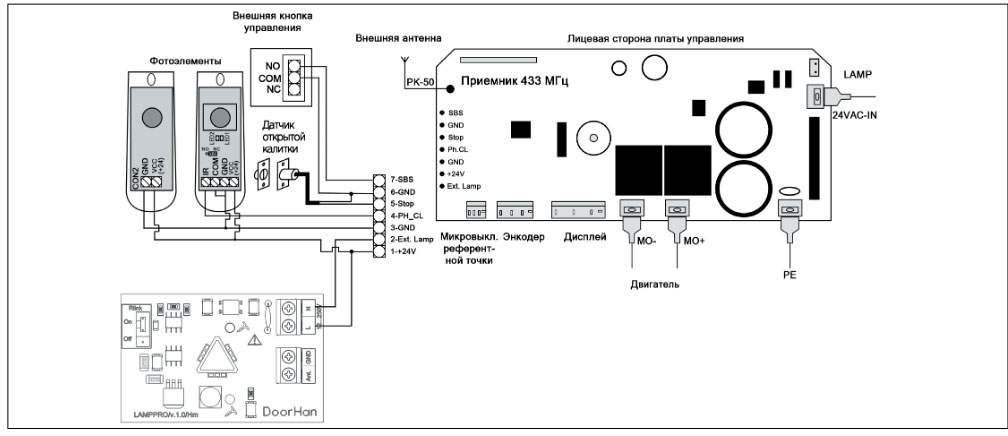

Электросхема блока управления: правила коммутации
При прокладке кабельных линий крайне важно следить за тем, чтобы оболочка проводов не контактировала с зазубринами, острыми металлическими кромками или абразивными поверхностями кронштейнов
Техника безопасности: Любые манипуляции с контактами и проводкой разрешены исключительно после полного обесточивания системы. Подача питания во время монтажных работ категорически запрещена.

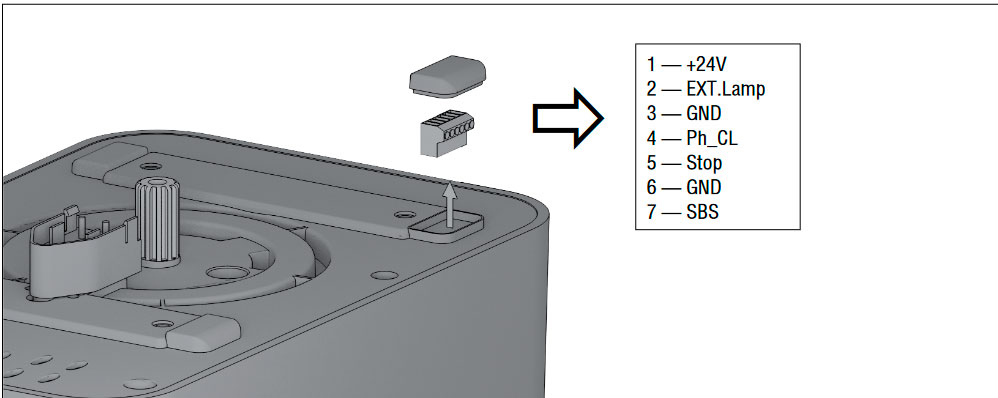

Конструкция устройства предусматривает легкий доступ. Под специальной защитной заглушкой скрыт съемный клеммный блок. Такое решение позволяет интегрировать фотоэлементы, кнопки и другие аксессуары напрямую, избавляя монтажника от необходимости демонтировать основной кожух привода
Интерфейс настроек
Для калибровки системы на панели расположены функциональные кнопки управления приводом:
Перед началом программирования

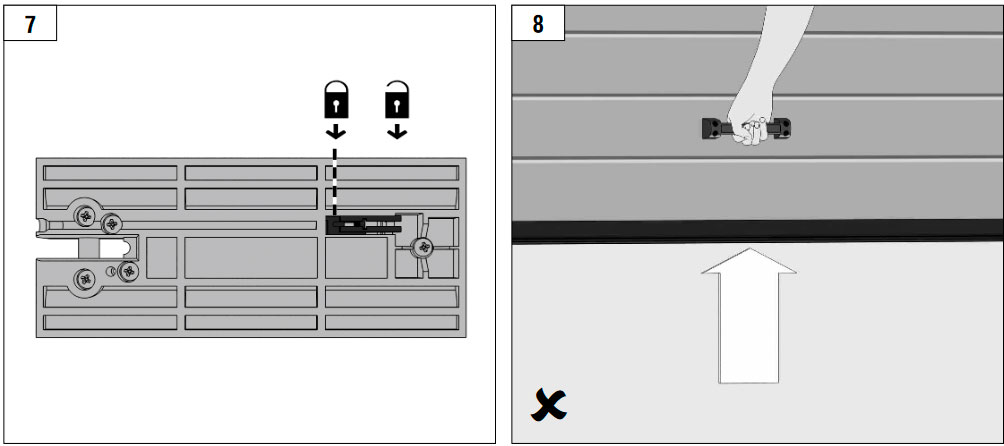

Переведите каретку в режим блокировки. Подключите устройство к сети. О готовности сообщат световая индикация и короткий звуковой сигнал. Неполный цикл настройки аннулирует внесенные изменения. Для исправления ошибок обесточьте систему и начните процесс сначала.
| № меню | Описание опций | Заводской параметр |
|---|---|---|
| 1 | Предел открытого состояния ворот | – |
| 2 | Предел закрытого состояния ворот | – |
| 3 | Самообучение по тяговому усилию | 3 |
| 4 | Порог чувствительности: «1» — минимум; «6» — максимум | 3 |
| 5 | Контур безопасности: «Y» — активен; «n» — отключен | n |

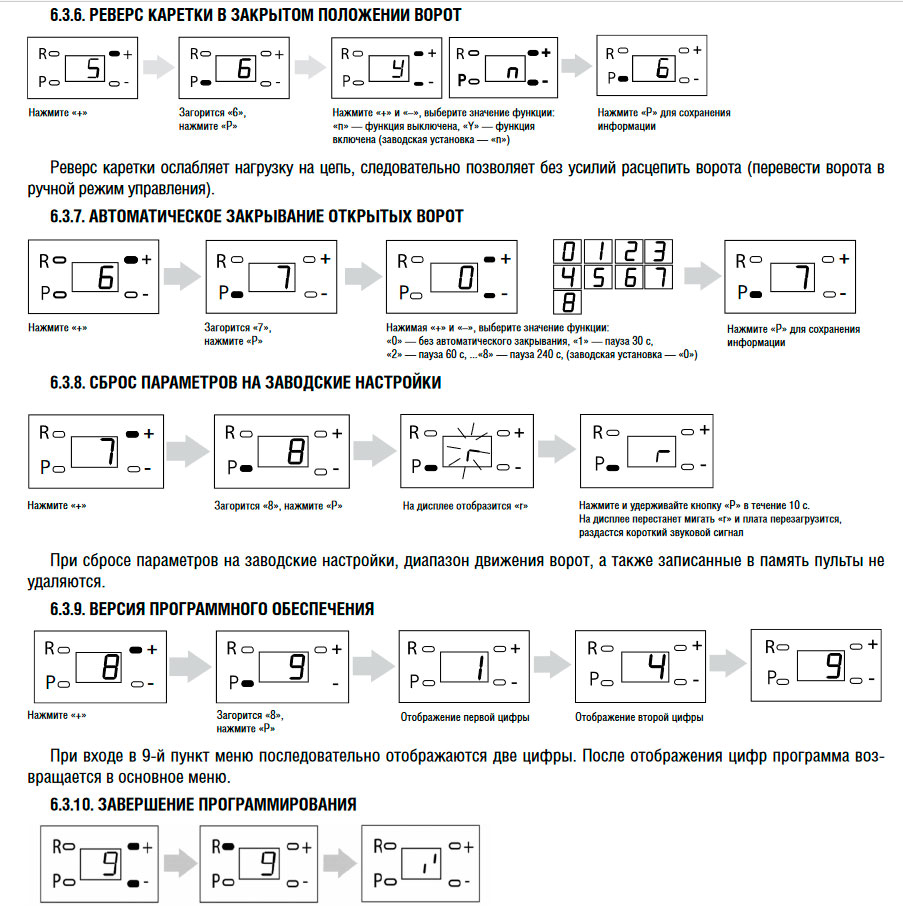

| 6 | Откат каретки в закрытой точке: «Y» — активен; «n» — отключен | n |
| 7 | Режим автоматического закрытия: «0» — деактивирован; «1» — пауза 30 с; «2» — пауза 60 с; «8» — пауза 240 с | 0 |
| 8 | Откат до заводских установок: подтверждение через «r» | r |
| 9 | Релиз прошивки | 1.хх |

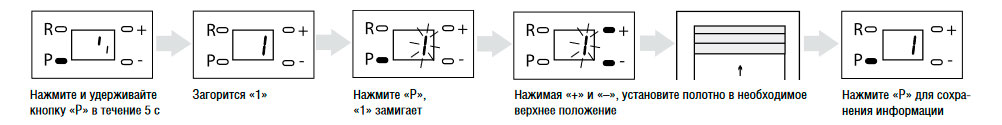

Верхнее положение ворот
Программирование начинается с фиксации координат верхней точки. Система сохраняет это значение в памяти только на данном этапе. Установка верхнего предела — обязательный шаг, который выполняется строго до начала настройки нижней границы.

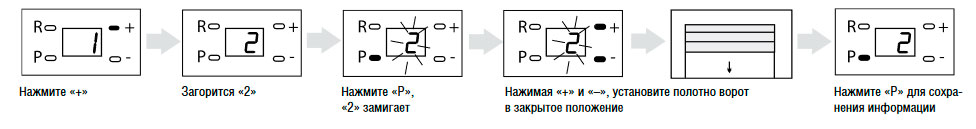

Нижнее положение ворот
Параметры конечной точки закрытия записываются в момент нахождения ворот в нижнем положении.
Примечание: Если створка закрыта, но при нажатии «Р» контроллер не фиксирует данные и не покидает меню, проверьте корректность срабатывания микровыключателя референтной точки.

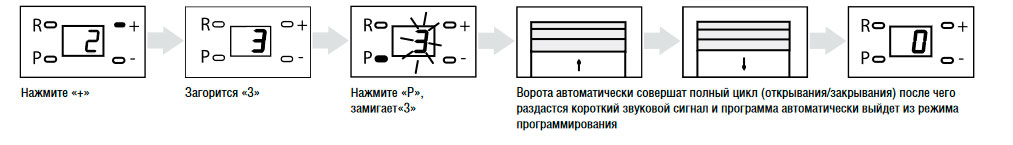

Автоматическая настройка усилия
Как только система завершит адаптацию к весу полотна, прозвучит звуковой сигнал и прибор выйдет из режима настроек. На этом основное конфигурирование окончено. Прочие функции остаются в рамках стандартных значений производителя.

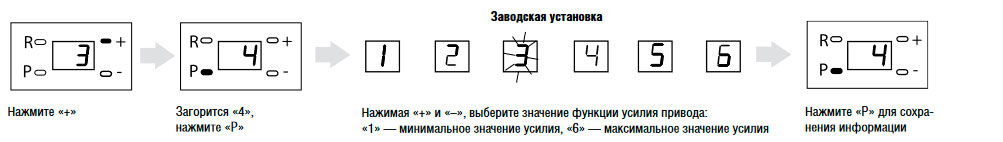

Установка ограничения усилия
В блоке управления по умолчанию активна 3-я ступень мощности. Данного ресурса достаточно для эксплуатации в большинстве условий, поэтому изменять заводской параметр обычно не требуется.

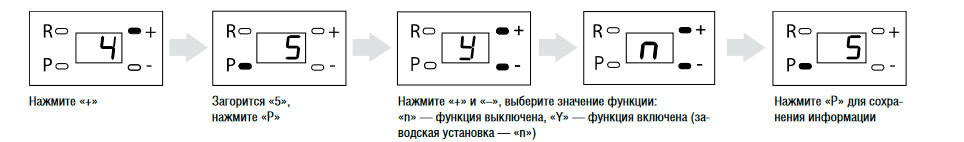

Устройство безопасности
Примечание: При интеграции защитных аксессуаров данную функцию необходимо активировать в меню. Если в схеме используется только один датчик, на незадействованные контакты (Stop-GND или PHCL-GND) в обязательном порядке устанавливается перемычка.
Примечание: Прервать процесс настройки можно на любом этапе.
Внимание Использование клавиши «R» для выхода из текущего раздела приведет к отмене внесенных правок. Параметры в этом случае не сохраняются.

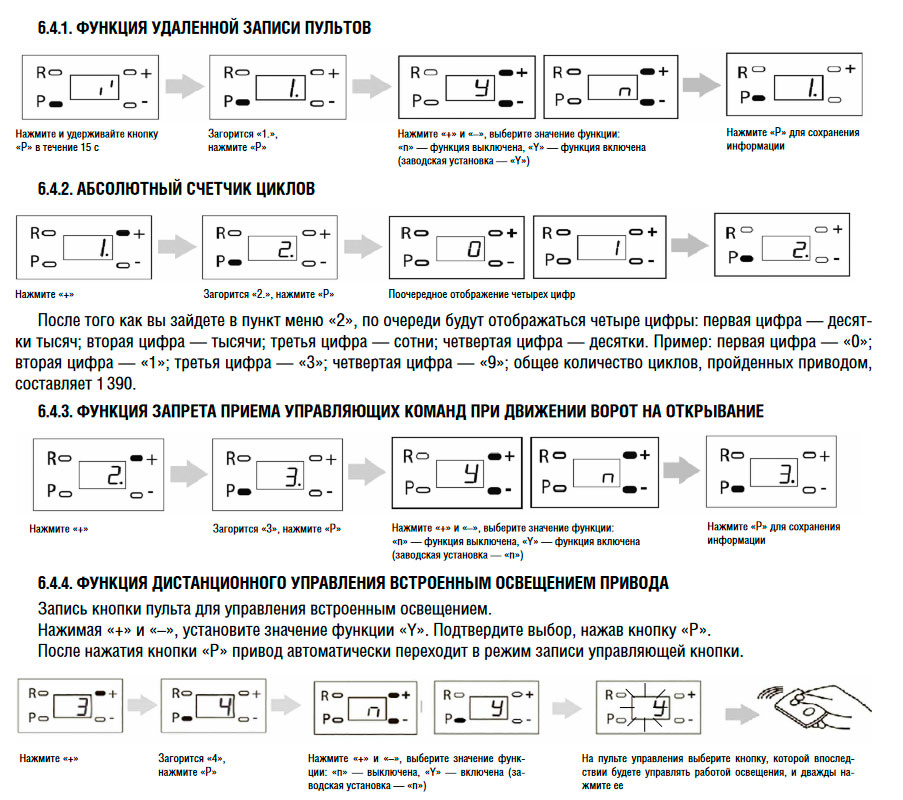

Расширенное программирование
Чтобы перейти к списку дополнительных опций, удерживайте кнопку «P» нажатой в течение 15 секунд. Появление цифры «1» на дисплее подтвердит вход в инженерное меню.
| Номер меню | Описание опций | По умолчанию |
|---|---|---|
| 1 | Удаленная регистрация пультов: «Y» — активно; «n» — отключено | Y |
| 2 | Общий учет рабочих циклов системы | 0 |
| 3 | Игнорирование команд управления во время открытия: «Y» — активно; «n» — отключено | n |
| 4 | Дистанционное включение штатной подсветки привода: «Y» — активно; «n» — отключено | n |

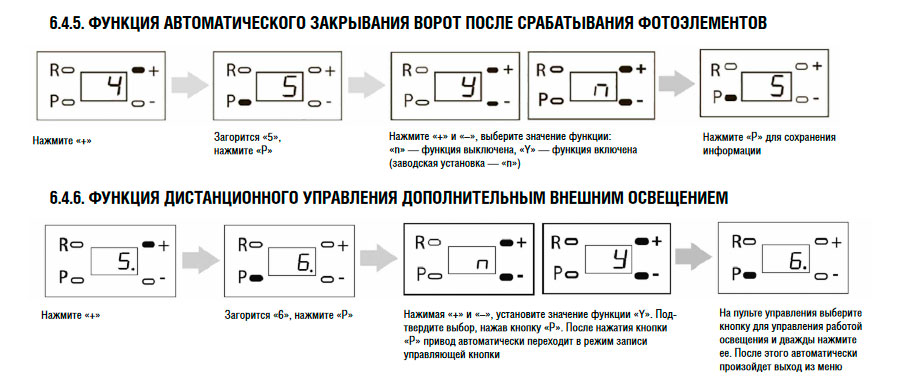

| 5 | Автозакрытие створки сразу после освобождения фотоэлементов: «Y» — активно; «n» — отключено | n |
| 6 | Внешнее освещение (управление через пульт): «Y» — активно; «n» — отключено | n |
Примечание: процедура регистрации пультов прерывается автоматически, если действия не предпринимаются в течение 10 секунд. Встроенная подсветка остается активной на протяжении одного часа или до принудительного отключения повторной командой.
Удаление одного пульта из памяти приёмника
Для удаления конкретного пульта нажмите и удерживайте кнопку «R», затем отпустите её после второго звукового сигнала — на дисплее появится мигающий символ «0». После этого дважды нажмите ранее записанную кнопку того пульта, который требуется стереть из памяти приёмника. Подтверждением успешного удаления служат три коротких звуковых сигнала. Если нужно удалить несколько пультов, описанную последовательность выполняют отдельно для каждого из них. При отсутствии команд управление режим удаления автоматически завершается через 5 секунд.

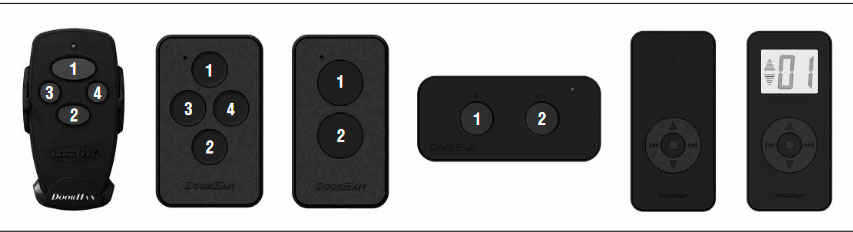

Удаленное программирование пультов
Все действия выполняются в течение 5 секунд и только рядом с приводом. На уже настроенном пульте нажмите и удерживайте кнопку «2», затем, не отпуская её, нажмите и удерживайте кнопку «1». После этого отпустите обе кнопки и нажмите запрограммированную кнопку пульта. Далее на новом пульте выберите кнопку для управления приводом и нажмите её два раза — операция подтверждается коротким звуковым сигналом. В привод допускается запись всех четырёх кнопок управления. Многоканальный пульт занимает две ячейки памяти приёмника.
Обслуживание
Технический сервис оборудования выполняется каждые полгода либо по достижении 5 000 рабочих циклов. При проверке руководствуйтесь требованиями раздела «Правила безопасности».
- Перед началом работ полностью обесточьте установку, включая отключение аккумуляторной батареи (при ее наличии).
- Выполните ревизию состояния цепи, каретки, ведущей звездочки и элементов ворот. Обращайте внимание на следы окисления и механическую выработку. Изношенные узлы необходимо заменить на новые.
- Убедитесь, что створка четко фиксируется в конечных положениях. При обнаружении люфтов или смещений настройте пределы заново.
- Для очистки корпуса привода, датчиков и замков используйте влажную мягкую ткань. Применение щелочных и кислотных составов, а также чистка под высоким давлением или прямой струей воды недопустимы.
- Проверка работоспособности защитных систем проводится ежемесячно. В случае неисправности модулей безопасности эксплуатация прекращается до момента устранения дефектов специалистом.
- Средний эксплуатационный период изделия — 10 лет или 50 000 циклов.
- Указанные сроки и ресурс являются расчетными статистическими значениями для типовой эксплуатации и не выступают гарантированной величиной для каждого объекта.
На фактический износ влияют внешние условия, качество балансировки конструкции и уровень трения в подвижных частях входной группы.
| Проблема | Возможный фактор | Способ устранения |
|---|---|---|
| Привод не функционирует | Отсутствует питание / перегорел предохранитель | Подать питание / заменить предохранитель |
| Пульт ДУ не реагирует | Пульт не внесён в память / разряжена батарея | Выполнить запись пульта / заменить элемент питания |
| Малый радиус действия пульта | Разряжена батарея / присутствуют радиопомехи | Установить новую батарею / устранить источник помех |
| Цепь движется, ворота остаются неподвижными | Каретка не зафиксирована / отсутствует зацепление с суппортом | Заблокировать каретку / переместить её до зацепления |
| Посторонний шум при работе привода | Недостаточная смазка цепи | Нанести смазку на цепь |
| Повышенный шум и провисание цепи | Длительная работа без смазки | Подтянуть цепь винтом натяжения и смазать |
| Ворота остановились, на индикаторе отображается «F» | Обнаружено препятствие / заклинивание механики / неисправен датчик импульсов | Убрать препятствие / проверить механику / заменить датчик |
| Ворота не запускаются либо остановились, на индикаторе «P» | Сработали фотоэлементы | Освободить проём / проверить устройства безопасности |
| Ворота остановились, на индикаторе «C» | Недостаточное напряжение питания | Проверить наличие и уровень питающего напряжения в соответствии с заявленными характеристиками |
| Невозможно завершить настройку нижнего положения ворот | Не срабатывает референтная точка при программировании | Устранить причину отсутствия срабатывания |
| Ворота не запускаются, на индикаторе «S» | Активированы устройства безопасности (клемма «STOP») | Проверить исправность устройств безопасности |
Термины и пояснения
SECTIONAL-800PRO / 1000PRO — потолочные электроприводы DoorHan для автоматизации секционных ворот.
Сервисное меню — встроенное меню настроек привода, доступное через кнопки управления и дисплей.
Инженерное меню — расширенный раздел настроек для дополнительных функций и логики работы.
Каретка — подвижный узел, соединяющий привод с полотном ворот.
Референтная точка — контрольная позиция, по которой привод фиксирует крайние положения ворот.
